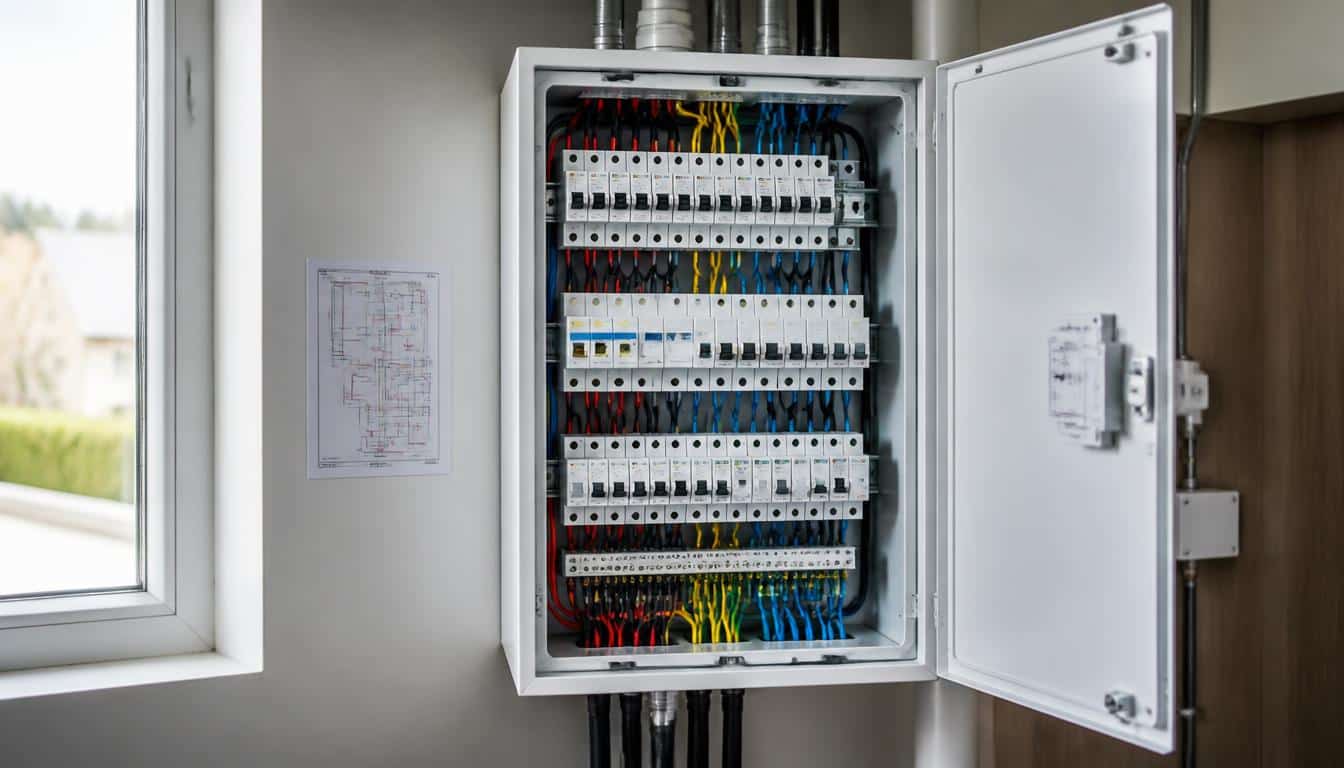

Tableau électrique en triphasé : schéma, câblage

Quand une installation manque de souffle, qu’un atelier réclame plus de puissance ou qu’une rénovation impose de remettre les choses au clair, le tableau électrique triphasé devient vite un sujet concret. Il représente le cœur de la répartition de l’électricité dans une configuration à trois phases, avec un rôle simple à comprendre : distribuer, protéger et équilibrer les circuits. Ce guide vous aide à lire son fonctionnement, à repérer ses éléments essentiels et à éviter les erreurs qui compliquent la mise en service. Vous gagnerez en lisibilité, en sécurité et en méthode.

Le tableau électrique triphasé constitue une solution adaptée dès que la puissance demandée dépasse le cadre habituel du monophasé. Il permet de répartir l’énergie entre plusieurs phases, ce qui facilite l’alimentation d’appareils exigeants dans une maison, un atelier ou une rénovation plus ambitieuse. Mais comment s’y retrouver entre phases, protections et câblage ? C’est précisément ce que vous allez découvrir, avec des explications claires, des repères pratiques et des conseils pour avancer sans improviser.

Comprendre le triphasé et son rôle dans l’installation

Le triphasé désigne une alimentation électrique organisée autour de trois phases qui se partagent la charge. Dans un tableau, cette logique aide à mieux distribuer l’énergie et à limiter les surcharges sur une seule ligne. La différence avec le monophasé est simple : le monophasé alimente tout depuis une seule phase, alors que le triphasé répartit l’effort sur trois. Dans une maison, cela peut devenir utile pour un chauffage, une pompe ou une borne. Dans un atelier, une machine plus gourmande trouve souvent un meilleur équilibre. Le meilleur choix dépend donc de l’installation et des usages réels.

Voici cinq repères utiles pour comprendre ce système :

• Le triphasé répartit la puissance sur trois phases au lieu d’une seule.
• Le monophasé convient aux besoins courants et aux charges modérées.
• La différence se voit surtout quand plusieurs appareils puissants fonctionnent ensemble.
• Une installation triphasée demande une répartition plus attentive des circuits.
• Le tableau doit suivre cette logique pour rester stable et lisible.

Dans ce cas, l’énergie circule de façon plus souple, à condition de bien organiser chaque phase. C’est souvent nécessaire dès que la maison comporte des équipements techniques ou qu’un atelier exige une alimentation plus régulière.

Comment lire le schéma d’un tableau triphasé ?

Le schéma d’un tableau triphasé sert à comprendre où arrivent les conducteurs et comment les circuits sont protégés. On y retrouve la phase, le neutre et la terre, mais aussi les rangées, les disjoncteurs et le sectionneur. Un schéma électrique clair montre la logique du coffret : l’arrivée des fils, la section des conducteurs, puis la distribution vers chaque circuit. La norme impose une lecture rigoureuse, car une erreur de type ou d’emplacement peut compliquer tout le tableau. Dans un plan domestique, vous repérez d’abord l’alimentation générale, puis la séparation des rangées et enfin les départs vers chaque usage.

Les erreurs de compréhension les plus fréquentes viennent souvent d’un mauvais repérage des fils, d’une confusion entre la phase et le neutre, d’une section mal lue ou d’un sectionneur oublié. Le schéma électrique doit donc être suivi rangée par rangée, sans sauter d’étape.

Identifier les symboles et les liaisons

Le schéma d’un coffret triphasé utilise des symboles simples pour représenter les liaisons entre les éléments. Une phase mal identifiée peut fausser la lecture du circuit et créer une confusion sur la protection associée. La terre doit rester clairement repérée, tout comme le neutre, afin que chaque fil trouve sa place sans ambiguïté. Dans un schéma lisible, les fils suivent une logique directe : arrivée, protection, départ. Cette méthode évite de mélanger les fonctions et facilite le contrôle visuel du tableau électrique.

Vérifier la logique d’organisation des rangées

La rangée d’un tableau n’est pas qu’un support mécanique : elle structure le circuit et simplifie la maintenance. Un sectionneur peut ouvrir l’ensemble, puis chaque disjoncteur protège sa zone sans brouiller la lecture. Quand les rangées sont ordonnées, le coffret devient plus simple à dépanner et à faire évoluer. Le schéma doit montrer cette logique sans surcharge inutile, avec une section adaptée à chaque départ. C’est souvent là que l’on gagne du temps lors d’un contrôle ou d’une intervention.

Répartir les circuits sans déséquilibrer les phases

Répartir les circuits sur trois phases évite qu’une seule ligne supporte toute la charge. Dans un tableau électrique triphasé, l’équilibrage consiste à répartir les usages pour que chaque phase travaille à peu près autant. Une charge mal placée peut faire chauffer un disjoncteur, déclencher un différentiel ou fatiguer l’installation. Pour brancher correctement, il faut regarder la puissance de chaque appareil, puis répartir les circuits selon les besoins réels. Dans un cas domestique, on peut affecter les prises de la cuisine à une phase, le chauffage à une autre et l’éclairage à la troisième. Cela reste plus stable et plus lisible.

Voici cinq principes simples pour répartir les usages :

• Répartir les gros appareils sur des phases différentes.
• Éviter de concentrer trop de charge sur un même circuit.
• Placer les usages permanents sur des lignes distinctes.
• Vérifier la puissance totale avant tout branchement.
• Contrôler l’équilibrage après chaque ajout d’équipement.

Un mauvais partage des charges crée des déclenchements répétés, une baisse de confort et parfois une usure prématurée des protections. Dans une installation triphasée, mieux vaut mettre un peu de méthode que corriger une surcharge plus tard.

Quels protections choisir pour sécuriser l’ensemble ?

Les protections d’un tableau électrique triphasé assurent la sécurité des personnes et des biens. Le disjoncteur coupe en cas de surcharge ou de court-circuit, tandis que le différentiel réagit aux défauts d’isolement. L’interrupteur général ou le sectionneur permet d’isoler une partie de l’installation en cas d’intervention. Le calibre doit être choisi selon la puissance attendue, car un calibre trop faible déclenche sans raison et un calibre trop fort protège mal. Dans un coffret bien pensé, chaque protection électrique a un rôle précis et la coordination entre elles évite les coupures inutiles. La norme impose une logique cohérente, surtout quand plusieurs départs cohabitent.

Le différentiel protège les personnes en détectant une fuite de courant, alors que le disjoncteur protège surtout le circuit. Cette différence est essentielle pour comprendre la hiérarchie des protections. Un interrupteur différentiel 30 mA, par exemple, peut être associé à plusieurs disjoncteurs divisionnaires si le dimensionnement est correct. Choisir et installer les bons calibres demande donc de vérifier la section des conducteurs, la nature des usages et la puissance des appareils. Une erreur de dimensionnement peut laisser passer un défaut ou déclencher trop tôt.

Comprendre le rôle des différentiels

Le différentiel surveille l’équilibre entre phase et neutre. Dès qu’une fuite apparaît, il coupe rapidement pour renforcer la sécurité électrique. Dans un tableau, il protège plusieurs circuits à la fois, ce qui évite qu’un défaut isolé se transforme en danger. Son rôle n’est pas de remplacer le disjoncteur, mais de compléter la protection générale. C’est ce duo qui rend l’ensemble plus fiable.

Dimensionner les protections selon les usages

Le calibre d’un disjoncteur se choisit selon la section du câble et la puissance de l’équipement. Pour un atelier, une machine plus exigeante demande souvent une protection mieux calibrée qu’un simple circuit d’éclairage. Dans une rénovation, il faut vérifier chaque départ avant de conserver un ancien appareil. Le bon choix limite les coupures et garde une marge de sécurité utile au quotidien.

Le câblage d’un tableau en triphasé, étape par étape

Le câblage d’un tableau en triphasé commence toujours par une organisation nette des conducteurs. Avant de brancher quoi que ce soit, il faut repérer les fils, vérifier la section et préparer les rangées. Ensuite, on raccorde la phase, le neutre et la terre en respectant l’ordre prévu par le tableau électrique. Le câblage électrique triphasé doit rester lisible, car une erreur sur un départ complique toute la maintenance. Dans une installation ordonnée, chaque disjoncteur trouve sa place, puis chaque différentiel couvre un groupe cohérent. On peut aussi ajouter un télérupteur pour un éclairage commandé depuis plusieurs points.

Voici cinq étapes utiles pour garder un câblage clair :

• Préparer les conducteurs et les repères avant toute connexion.
• Réserver une rangée pour les protections principales.
• Rassembler les circuits par usage et par phase.
• Vérifier le neutre avant de brancher les départs.
• Contrôler la lisibilité du tableau après chaque ajout.

Un câblage soigné facilite la maintenance et limite les erreurs lors d’une intervention future. Le point de vigilance principal reste le neutre, car un mauvais repérage peut perturber plusieurs circuits à la fois. Dans un tableau électrique triphasé, mieux vaut prendre dix minutes de plus que devoir tout reprendre ensuite.

Préparer les conducteurs et les repères

La préparation des fils commence par le repérage des phases, du neutre et de la terre. Chaque conducteur doit porter une logique claire pour éviter les inversions lors du raccordement. Une section adaptée garantit aussi une meilleure tenue mécanique dans le coffret. Quand les repères sont bien posés, le câblage devient plus rapide et plus sûr.

Raccorder les protections sans se tromper

Le raccordement des protections se fait rangée par rangée, en respectant l’ordre des départs. Le différentiel arrive avant les disjoncteurs divisionnaires, puis chaque circuit reçoit sa protection dédiée. Il faut brancher sans forcer, vérifier les serrages et garder un cheminement propre pour les fils. Cette méthode réduit les erreurs et simplifie les contrôles.

Faut-il rénover ou passer au monophasé ?

La rénovation d’une installation triphasée devient utile quand le tableau est ancien, mal organisé ou difficile à protéger correctement. Des déclenchements répétés, des sections de conducteurs douteuses, un coffret encombré ou des circuits mal répartis sont souvent des signes à prendre au sérieux. Dans certains cas, le passage au monophasé peut être plus simple si la puissance réellement utilisée reste modérée. Le meilleur choix dépend alors de la configuration de la maison, du branchement disponible et des appareils à alimenter. La réponse n’est pas toujours la même d’un logement à l’autre.

Voici cinq signes qui montrent qu’une rénovation mérite d’être étudiée :

• Le tableau électrique est difficile à lire ou à maintenir.
• Les disjoncteurs déclenchent sans raison claire.
• Les circuits sont trop nombreux sur une même phase.
• Le coffret montre des composants vieillissants.
• L’installation ne correspond plus aux usages actuels.

Dans une maison individuelle, garder le triphasé reste pertinent pour une pompe à chaleur, un atelier ou des besoins puissants. Passer au monophasé peut être plus simple si l’usage a changé et que la puissance demandée a baissé. Une rénovation bien pensée permet alors de choisir la configuration la plus cohérente sans multiplier les contraintes techniques.

Les erreurs à éviter avant la mise en service

Avant la mise en service d’un tableau électrique, certaines erreurs reviennent souvent et peuvent créer un défaut de sécurité. Oublier de vérifier la phase, confondre le neutre, négliger la terre ou serrer trop faiblement une borne sont des fautes classiques. Il faut aussi contrôler le schéma, tester chaque disjoncteur et s’assurer que le différentiel réagit correctement. Dans une installation électrique, la sécurité dépend autant du montage que des vérifications finales. Un tableau mal préparé peut fonctionner quelques minutes puis révéler un problème plus grave. Mieux vaut donc mettre en place une méthode stricte avant d’alimenter l’ensemble.

Voici cinq erreurs fréquentes à éviter :

• Brancher un circuit sans vérifier sa phase.
• Oublier de contrôler la terre sur chaque départ.
• Installer un disjoncteur mal dimensionné.
• Laisser un différentiel sans test préalable.
• Fermer le tableau sans contrôle visuel complet.

Un contrôle méthodique commence par les connexions, puis se poursuit avec les protections et enfin avec l’équilibrage des phases. Si un doute subsiste, mieux vaut interrompre l’alimentation et vérifier à nouveau. Cette rigueur évite bien des pannes et sécurise durablement l’installation électrique.

Contrôler les connexions avant alimentation

Le contrôle des connexions consiste à vérifier chaque borne, chaque fil et chaque repère avant de mettre sous tension. La terre doit être présente partout où elle est nécessaire, et le neutre ne doit pas être confondu avec une phase. Un simple oubli peut perturber tout le tableau. Cette vérification visuelle et mécanique reste l’une des plus utiles avant la première alimentation.

Tester l’équilibrage et les protections

Le test final sert à vérifier que chaque phase supporte une charge cohérente et que les protections déclenchent au bon moment. Le disjoncteur et le différentiel doivent réagir comme prévu, sans coupure injustifiée. Un contrôle progressif des circuits permet de repérer une anomalie avant qu’elle ne devienne un incident. Cette méthode donne une réponse claire avant la mise en service définitive.

FAQ – Questions fréquentes sur le triphasé et le tableau

Quand le triphasé devient-il utile dans une maison ?

Le triphasé devient utile quand la maison alimente plusieurs équipements puissants ou une machine énergivore. Il aide à répartir la charge et à garder une installation plus stable.

Comment répartir les circuits sur trois phases ?

Répartissez les circuits selon la puissance de chaque usage, en évitant de concentrer les gros appareils sur une seule phase. L’équilibrage reste la règle la plus simple.

Quelle différence entre un branchement et un câblage interne ?

Le branchement concerne l’arrivée du réseau dans le tableau, alors que le câblage interne relie les protections et les circuits entre eux. Les deux étapes n’ont pas le même rôle.

Quels contrôles faire avant de mettre sous tension ?

Vérifiez les connexions, la terre, le neutre, les serrages et le fonctionnement des protections. Un contrôle méthodique réduit le risque de panne ou de défaut de sécurité.

Peut-on rénover un ancien coffret sans tout remplacer ?

Oui, si le coffret reste compatible et que les composants essentiels peuvent être remis à niveau. La rénovation dépend de l’état général et de la cohérence de l’ensemble.

Comment lire une fiche technique de matériel modulaire ?

Repérez le calibre, la section admissible, le pouvoir de coupure et le type de protection. Ces données indiquent si le matériel convient à votre installation.

Que vérifier si une phase semble trop chargée ?

Contrôlez la répartition des circuits, la puissance des appareils et la présence d’un déséquilibre visible. Une phase trop chargée signale souvent un partage à revoir.

Quand faut-il demander l’avis d’un professionnel ?

Demandez un avis dès qu’un doute concerne la sécurité, le dimensionnement ou la conformité du tableau. Un contrôle professionnel est souvent le meilleur choix en cas de rénovation complexe.
